進口芯片，精準穩定；
響應迅速，積累使用穩定；
測量精準，測量誤差?。?br />
耐壓抗震，適合復雜工況；
IP65防護等級，防塵防水；
安裝方便，測量簡單。
產品介紹

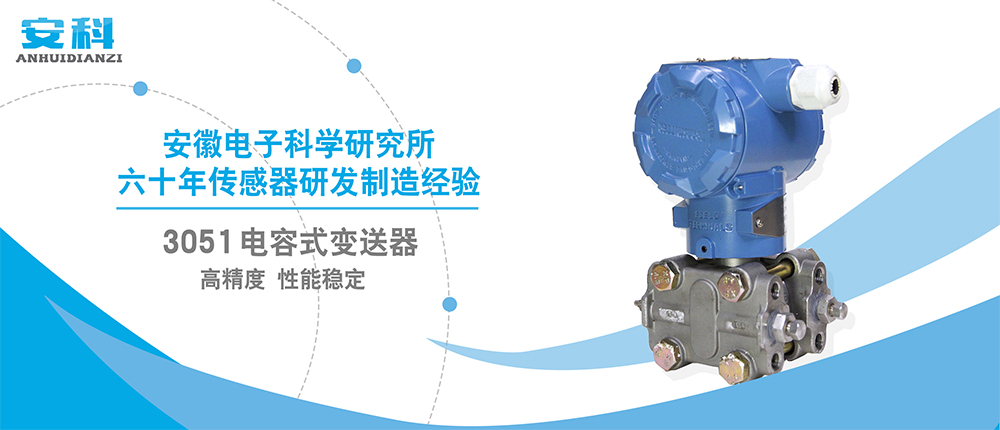

3051差壓/壓力變送器的關鍵原材料、元器件和零部件均源自進口或合資生產，整機經過嚴格組裝和測試。該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。在外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，具有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART 現場總線協議的智能化功能。
產品特點
1.超級的測量性能，用于差壓、壓力、液位、流量測量；
2.精度高：數字精度（±）0.05%；模擬精度（±）0.5%——（±）0.1%F·S；
3.量程、零點外部連續可調，；
4.正遷移可達500%、負遷移可達600%；
5.穩定性能好，穩定性：0.25% 60 個月；
6.全系列統一結構、互換性強；
7.接觸介質的膜片材料可選；
8.測量速度快，測量速率：0.2S
9.小型化，全不銹鋼法蘭，易于安裝；
10.過程連接與其它產品兼容，實現最佳測量；
11.采用16 位計算機的智能變送器；
12.標準4-20mA，帶有基于HART 協議的數字信號，遠程操控；
13.支持向現場總線與基于現場控制的技術的升級；
14.世界上唯一采用H 合金護套的傳感器，實現了優良的冷、熱穩定性。
適用現場
廣泛應用于電力、石化、機械、冶金等領域的壓力測量和檢測
性能參數
信號輸出多樣化 非標螺紋
支持根據用戶需求定制
| 測量介質 | 水壓，氣壓，油壓等通用 | 供電電壓 | 12～36V DC | ||
| 儲藏溫度 | -40～100℃ | 相對溫度 | 0～100%RH | ||
| 防護等級 | dⅡBT4，iaⅡCT5 | ||||
| 輸出信號 | 4～20mADC.（HART協議） | ||||
| 環境溫度 | -25～70℃（一般變送器），-15～70℃（帶現場指示器） | ||||
| 測量溫度 | -20～80℃，補償溫度-20～70℃ | ||||
| 電源影響 | 小于輸出范圍的±0.005%/V | ||||
| 振動影響 | 在任何方向上振動200Hz，引起的誤差為最大范圍的0.05%/g | ||||
| 安裝位置影響 | 當工作膜片未垂直安裝時，可能產生不大于0.24Pa 的零位誤差，誤差可能過調整零位來消除，對量程影響 | ||||
| 穩定性 | 六個月內不超過變送器的精度 | ||||
| 指示器 | 線性指示0～100%；3-1/2 位LCD 液晶顯示 | ||||
| 量程和零位 | 外部連續可調 | ||||
| 正負遷移 | 最大正遷移量為500%，最大負遷移量為600% | ||||
| 材料隔離膜片 | 316L 不銹鋼，哈式合金-C，蒙耐爾合金，鉭 | ||||
| 排氣/排液閥 | 316L 不銹鋼，哈式合金-C，蒙耐爾合金 | ||||
| 法蘭和接頭 | 316L 不銹鋼，哈式合金-C，蒙耐爾合金 | ||||
| “O”型圈 | 氟橡膠；灌充液；硅油惰性油 | ||||
| 螺栓 | 316L 不銹鋼 | 電子殼體 | 低鋼鋁合金 | ||
| 數字精度 | （±）0.05% | 模擬精度 | （±）0.75% （±）0.1% F?S | ||
| 全性能 | （±）0.25 F? S | 穩定性 | 0.25% 60 個月 | ||
| 量程比 | 100：1 | 測量速率 | 0.2S | ||
安裝事項
1.直接把接口與被測現場的高（H）、低（L）壓端相連，如需要可以安裝支架；
2.變送器最好選用水平安裝形式，其它形式安裝可能會影響零點輸出；
3.露天安裝時，應盡量把變送器置于干燥處，避免強光直射和雨淋，否則可能會使變送器性能變差或出現故障；
4.變送器應盡量安裝在溫度梯度和溫度波動小的地方；
5.變送器在補償溫度范圍之外工作性能有所下降；
6.環境溫度或測量介質溫度驟然劇變時，變送器信號會出現跳動，屬正?，F(xiàn)象。待環境溫度及介質溫度穩定后，變送器輸出信號也會穩定；
7.高壓端取壓低壓端對大氣可作為壓力變送器使用，相反低壓端取壓高壓端對大氣可以作為負壓變送器，真空變送器使用。
注意事項
1.檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
2.確認電源電壓是否正確，電源正，負與產品正負接線對應；
3.避免安裝在易磕碰位置，以免損壞產品；
4.用戶在使用時請不要自行拆卸，以免損壞產品；
5.變送器及導線應遠離高電壓，電磁干擾嚴重的地方；
6.請保存好合格證，維修時隨同產品一同返回。
售后服務
1.產品在保修期內經本廠技術檢測屬于質量問題本公司承擔全部費用；
2.請?jiān)诩幕厍皠?wù)必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性的，有毒的，致癌的或具有輻射性的物質；
3.請保存好保修卡和合格證，維修時隨同產品一同返回；
4.如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本司維修時，請附帶以下信息：
現場環境描述
故障現象
收貨地址與聯系方式
常見故障分析與排除
| 故障現象 | 原因分析 | 排除方法 |
| 變送器無輸出信號 | 變送器沒有供電 電源信號線接反 |
檢查電源，正常供電 重新正確接線 |
| 在壓力穩定時輸出信號不規則跳動 | 變送器外殼沒有接地 現場有強力信號干擾 沒有使用帶屏蔽功能的線纜 |
變送器完全與大地連接 使用屏蔽電纜，并且是電纜接地 |
| 變送器沒有壓力時候輸出信號錯誤 | 變送器沒有工作在其要求環境下 | 將變送器移動的合適的環境下或采取保護措施是變送器符合其工作要求 |
注：若故障現象與上面不符請與本公司技術員聯系解決。
儲存方式
變送器屬于精密儀器，應存放在干燥通風常溫的室內環境。
